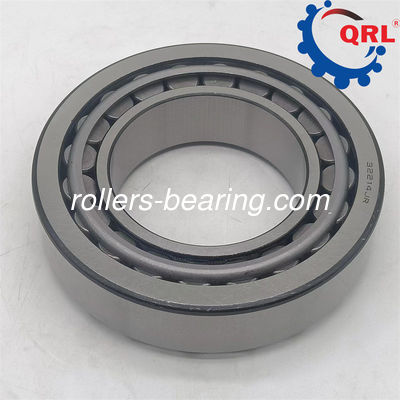

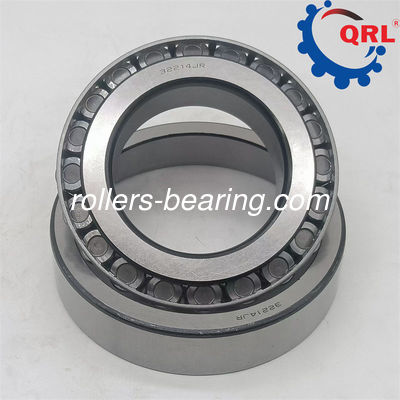

उत्पाद विवरण:
|
| प्रकार: | पतला रोलर असर | इंच: | 70x125x33.25 मिमी |
|---|---|---|---|
| पंक्ति की संख्या: | एचआर 32214 जे | रोलर असर प्रकार: | ऑटो बियरिंग्स |
| ब्रांड नाम:: | OEM-QRL | वजन: | 1.56 किग्रा |
| आवेदन: | मशीनरी | स्टॉक: | 20000 पीसी |
| प्रमुखता देना: | 32214 कॉनर रोलर लेयरिंग,कॉनर रोलर लेयरिंग 70x125x33.25 मिमी |
||
| बोर व्यास (मिमी) | बाहरी व्यास (मिमी) | वजन (किलो) |
|---|---|---|
| 70.00 | 125.00 | 1.56 |
एक कॉपर रोलर लेयरिंग एक इकाई है जिसमें दोनों कॉपर रेसवे (आंतरिक और बाहरी छल्ले) और कॉपर रोलर्स शामिल हैं। निर्माण संयोजन भार के लिए है,जैसे दोहरी क्रिया अक्षीय और रेडियल भार.
कोनिड रोलर लेयरिंग उत्पाद संख्या
| भाग नं. | सीमा परिमाण (मिमी में) | लोड रेटिंग | सीमांत गति (आर.पी.एम.) | MASS | ||||||
| d | D | बी | सी | टी | STATIC (Co) KN | गतिशीलता (सी) KN | वसा | तेल | (~ किलो) | |
| 33111 | 55 | 95 | 30 | 23 | 30 | 155.1 | 110.7 | 3800 | 5000 | 0.897 |
| 30211 | 55 | 100 | 21 | 18 | 22.75 | 90.2 | 79.9 | 3600 | 4900 | 0.675 |
| 32211 | 55 | 100 | 25 | 21 | 26.75 | 133.9 | 108 | 3800 | 5000 | 0.83 |
| 32211J2/Q | 55 | 100 | 25 | 21 | 26.75 | 135 | 109 | 4,050 | 6,700 | 0.87 |
| 33211 | 55 | 100 | 35 | 27 | 35 | 190 | 138 | 3300 | 4300 | 1.2 |
| 32310/55 | 55 | 110 | 40 | 33 | 42.25 | 212 | 172 | 3200 | 4300 | 1.7 |
| 31311 (30311D) | 55 | 120 | 29 | 21 | 31.5 | 144.2 | 126.6 | 2900 | 3800 | 1.55 |
| 30311 | 55 | 120 | 29 | 25 | 31.75 | 179 | 155 | 3200 | 4300 | 1.66 |
| 33012 | 60 | 95 | 27 | 21 | 27 | 145.4 | 93.5 | 3700 | 4900 | 0.68 |
| 30312 | 60 | 110 | 22 | 19 | 23.75 | 124.9 | 105 | 3400 | 4500 | 0.95 |
| 32212 | 60 | 110 | 28 | 24 | 29.75 | 160.5 | 127.5 | 3400 | 4500 | 1.18 |
| X32212 | 60 | 110 | 28 | 24 | 29.75 | 159.9 | 110.4 | 3400 | 4500 | 1.186 |
| 31312F | 60 | 130 | 31 | 22 | 33.5 | 178.4 | 153.2 | 2600 | 3600 | 1.9 |
| 30312 | 60 | 130 | 31 | 26 | 33.5 | 209.8 | 180.1 | 3000 | 4000 | 2.03 |
| 31312L | 60 | 135 | 31 | 22 | 33.5 | 178.4 | 153.2 | 2600 | 3600 | 2.12 |
असर की स्थापना का सही तरीका
जब मैन्युअल प्रेस या इसी तरह के उपकरण का उपयोग करके एक असर को प्रेस-फिटिंग किया जाता है, it is first necessary to calculate the pressing-in force based on the interference between the shaft and the inner ring (a hydraulic press with an operating pressure greater than the required pressure must be used). फिर, आंतरिक अंगूठी में दबाते समय, आंतरिक अंगूठी दबाने वाले उपकरण का उपयोग करके इसे शाफ्ट के कंधे में दृढ़ता से दबाएं (बाहरी अंगूठी पर बल लागू न करें) ।यह पुष्टि करने के लिए असर के प्रत्येक भाग की सटीकता को मापें कि क्या यह वास्तव में शाफ्ट पर स्थापित हैइसके अतिरिक्त, जब बहु-पंक्ति वाले बीयरिंगों का संयोजन में उपयोग किया जाता है, तो बाहरी छल्ले के बीच अक्ष विचलन को सही करने के लिए संयोजन के बाद रनोट को मापा जाना चाहिए।
